Cartes Raster (en ligne / hors ligne)
This article is incomplete & needs to be reviewed. You can help by creating a pull request.
Aperçu
Les cartes raster sont des ajouts importants et utiles aux cartes vectorielles OsmAnd. Elles vous permettent de combiner diverses sources de cartes avec des cartes vectorielles. Par exemple, les informations sur les collines et les pentes sont affichées sous forme de couche raster. Vous pouvez afficher une superposition de sentiers de randonnée, de cartes de pluie, de données de trafic en temps réel et une superposition d'images satellite sur une carte vectorielle de base translucide. Vous pouvez également basculer les cartes par défaut vers des tuiles raster sur le Web.
Cas d'utilisation

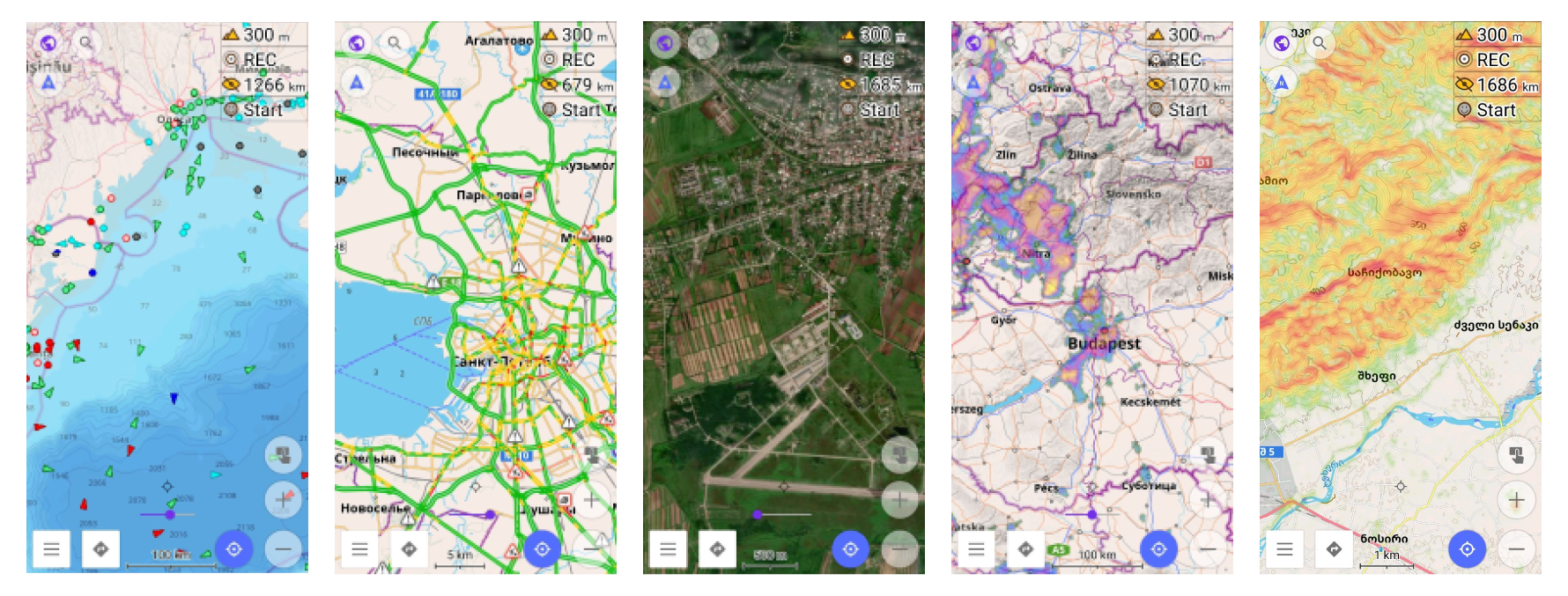

Les cartes raster ont un large éventail d'utilisations. Voici quelques-unes des plus populaires :
- Images satellite en sous-couche.
- Informations sur le trafic en temps réel.
- Prévisions de pluie en superposition.
- Cartes topographiques avec ombrage des collines et des pentes.
- Itinéraires cyclables et de course actifs en superposition.
- Informations sur les navires en temps réel.
- Tuiles OpenStreetMap en ligne pour l'édition OSM.
Vous pouvez également changer la source principale des cartes, des cartes vectorielles aux tuiles en ligne.
Cartes Raster
Les cartes en ligne dans OsmAnd sont composées de données raster, qui consistent en des pixels (également appelés cellules de grille) - essentiellement un ensemble de petites images connues sous le nom de tuiles. Contrairement aux cartes vectorielles, qui représentent des données comme les routes, les points et les polygones à l'aide d'informations binaires, les tuiles de cartes raster sont disposées en grille et peuvent apparaître pixellisées à des niveaux de zoom élevés car chaque pixel a une valeur ou une classe fixe.
Comparaison avec les cartes vectorielles par défaut
Avantages :
- Comme les cartes raster sont pré-rendues, elles se chargent plus rapidement, éliminant le besoin pour l'appareil de traiter et de rendre les données en temps réel.
- Les cartes raster peuvent être chargées dynamiquement lors de la navigation.
- Vous pouvez créer un cache hors ligne et télécharger uniquement les tuiles manquantes si nécessaire.
- Vous pouvez utiliser un nombre illimité de sources Web externes pour les cartes raster, ce qui les rend flexibles pour différents types de cartes, comme les vues satellite ou les cartes spécialisées.
- Les données raster, telles que les informations sur le trafic, peuvent être mises à jour régulièrement après expiration (par exemple, toutes les 20 à 30 minutes, selon la configuration).
Inconvénients :
- Les cartes raster occupent beaucoup plus d'espace que les cartes vectorielles. Par exemple, une carte de ville peut être de 15 Mo en tant que carte vectorielle, mais augmenter à 50 Mo au niveau de zoom 15, 200 Mo au niveau de zoom 16 et jusqu'à 800 Mo au niveau de zoom 17.
- Vous ne pouvez pas appuyer sur des lieux ou des objets spécifiques sur les cartes raster pour obtenir plus d'informations.
- Les cartes raster ne peuvent pas être stylisées ou modifiées pour exclure des objets spécifiques.
- Un zoom trop important peut rendre l'image pixellisée, surtout si des tuiles haute résolution ne sont pas disponibles.
- Il n'est pas possible de faire pivoter la carte sans faire pivoter le texte, ce qui peut rendre la lecture des étiquettes difficile.
Comment utiliser les cartes Raster
Activer le plugin.
- iOS. Pour iOS, cette fonctionnalité fonctionne par défaut.
- Android. Pour Android, pour utiliser les cartes raster dans OsmAnd, vous devez activer le plugin Cartes en ligne. Suivez ces étapes : Menu → Extensions → Cartes en ligne → ⋮ → Activer
Modifier les paramètres de la couche. Pour améliorer la visibilité et le mélange des couches de cartes raster, vous pouvez ajuster la transparence de la couche à l'aide du curseur à l'écran. De plus, vous pouvez modifier le style de la carte vectorielle en masquant les polygones, rendant les couches sous-jacentes plus visibles. Ceci est particulièrement utile lors de la visualisation d'images satellite.
Sélectionner les cartes Raster
- Android
- iOS

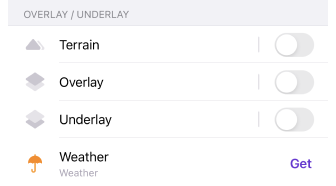

Dans OsmAnd, les cartes raster peuvent servir de source de carte supplémentaire aux côtés des cartes vectorielles par défaut, qui sont optimisées pour une utilisation hors ligne.
Vous avez la possibilité d'ajouter une ou deux couches de tuiles en ligne pour compléter votre carte de base. Cela vous permet de visualiser jusqu'à trois couches de carte simultanément sur votre écran. Par exemple, vous pouvez avoir la carte vectorielle hors ligne d'OsmAnd comme base, la superposer avec une vue satellite et placer une carte de pistes cyclables comme sous-couche pour plus de détails.
Vous pouvez également ajuster la transparence de la carte de base pour la mélanger avec vos couches. Si nécessaire, vous pouvez activer un curseur de transparence sur l'écran principal pour des ajustements rapides.

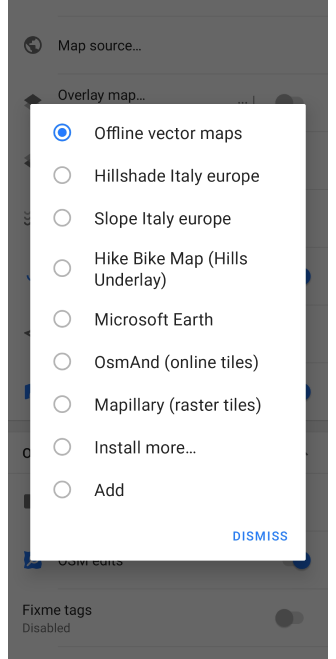

Principale
- Android
- iOS
Aller à : Menu → Paramétrer la carte → Source de la carte…
Aller à : Menu → Paramétrer la carte → Type de carte
Vous pouvez choisir un style de carte dans la liste ou ajouter le vôtre.
Couche de superposition
- Android
- iOS

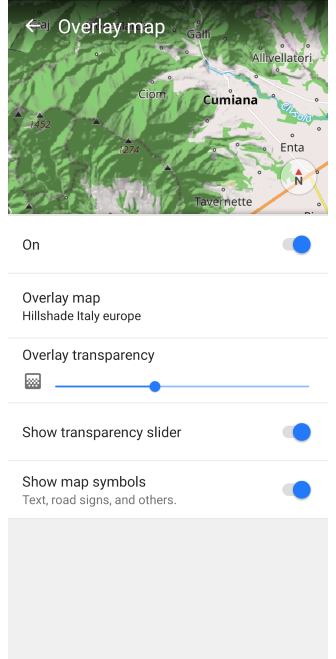

Aller à : Menu → Paramétrer la carte → Sur-couche de carte…

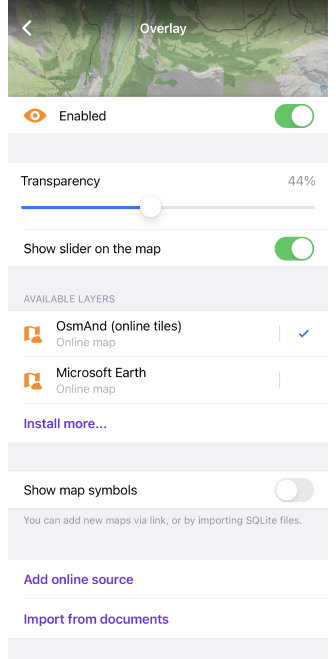

Aller à : Menu → Paramétrer la carte → Sur-couche / Sous-couche → Sur-couche
- Activer/désactiver la carte de sous-couche.
- Transparence de la superposition (Android)/ Transparence de la carte de superposition (iOS).
- Afficher le curseur de transparence (Android) / Afficher le curseur sur la carte (iOS). Accès rapide au réglage de la transparence.
- Source de la carte de superposition (Android) / Couches disponibles (iOS). Vous pouvez choisir une carte de tuiles à installer ou à mettre à jour.
- Afficher les symboles de la carte - tels que le texte, les panneaux de signalisation et autres.
- Ajouter une source en ligne (iOS).
- Importer depuis les documents (iOS).

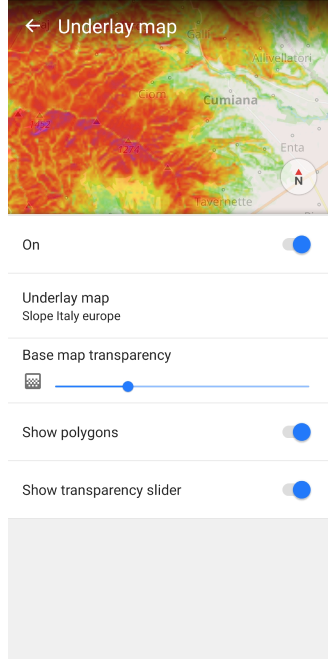

Couche de sous-couche
- Android
- iOS
Aller à : Menu → Paramétrer la carte → Fond de carte…

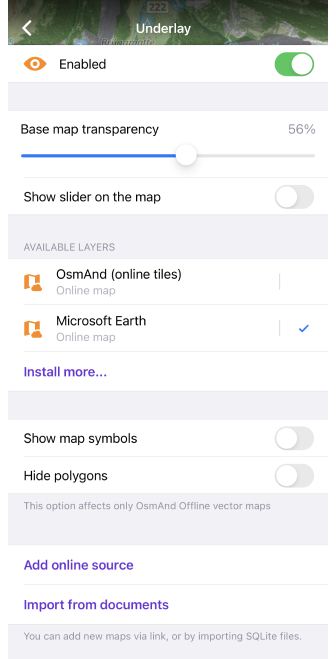

Aller à : Menu → Paramétrer la carte → Sur-couche / Sous-couche → Sous-couche
- Activer/désactiver la carte de sous-couche.
- Transparence de la carte de base.
- Afficher le curseur de transparence (Android) / Afficher le curseur sur la carte (iOS). Accès rapide au réglage de la transparence.
- Source de la carte de sous-couche (Android) / Couches disponibles (iOS). Vous pouvez choisir une carte de tuiles à installer ou à mettre à jour.
- Afficher/Masquer les polygones.
- Ajouter une source en ligne (iOS).
- Importer depuis les documents (iOS).
Ombrage / Pente

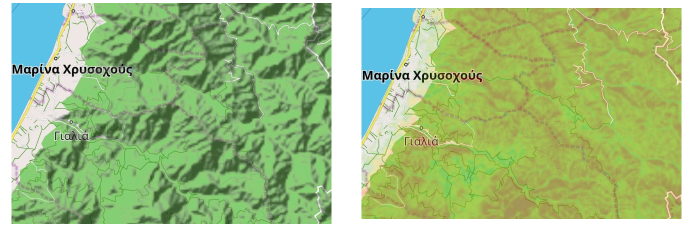

Ombrage et Pente sont des cartes raster hors ligne qui montrent le relief du terrain. Elles sont affichées comme une couche de carte spéciale, une deuxième superposition sur la carte de base. Les cartes contiennent des informations d'altitude supplémentaires pour vous aider à mieux comprendre la pente et les ombres du paysage. Les informations d'Ombrage et de Pente sont basées sur les données d'une seule source, le fichier Global planet, et sont divisées en régions.

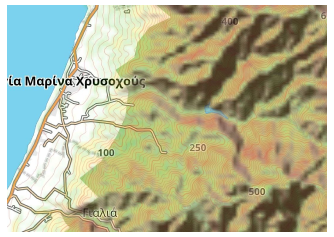

Vous n'avez pas besoin de basculer entre les couches Ombrage et Pente, car elles sont fusionnées automatiquement. Vous pouvez sélectionner une seule de ces couches à afficher sur la carte, mais vous avez également la possibilité de les combiner toutes deux en sous-couche ou en superposition sur d'autres couches pour une représentation plus visuelle du terrain.
Pour commencer avec Ombrage et Pente, vous devez :
- Acheter le plugin Topographie :
- Activer le plugin Topographie : Menu → Plugins → ︙ → Activer
- Sélectionnez la région requise et téléchargez la Carte du terrain (3D).
- Le processus de téléchargement peut prendre un certain temps, en fonction de la taille de la région sélectionnée et de la vitesse de votre connexion Internet.

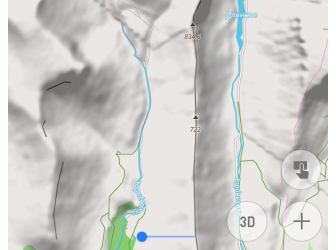

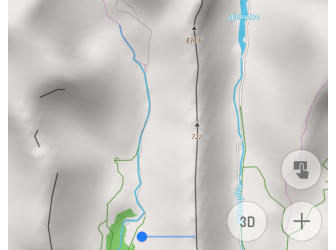

Ombrage et Relief 3D
| Ombrage | Relief 3D |
|---|---|
 |  |
La différence d'affichage du relief sur la carte lors de l'application de ces paramètres est décrite dans l'article Topographie dans la section correspondante Ombrage et Relief 3D.
Configurer les options d'affichage
- Android
- iOS
Aller à : Android Menu → Paramétrer la carte → Relief
Aller à : iOS Menu → Paramétrer la carte → Relief
Vous pouvez personnaliser le niveau de zoom à afficher et la transparence pour l'Ombrage et la Pente. Vous pouvez en savoir plus dans l'article Topographie.

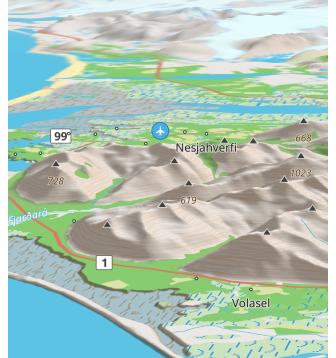

Relief 3D
Le Relief 3D est une fonctionnalité payante OsmAnd Pro
.
La fonctionnalité Relief 3D est une technologie de cartographie qui permet la visualisation du terrain sur une carte à l'aide de modèles tridimensionnels. Cette fonctionnalité ajoute des informations d'altitude à une carte bidimensionnelle normale, ce qui crée un effet 3D et de profondeur et vous permet de mieux visualiser le terrain.
Pour commencer à utiliser le Relief 3D : Vous devez acheter un plan d'achat OsmAnd Pro, activer le plugin Topographie et activer l'élément Relief 3D dans Menu → Configurer la carte.
Comment fonctionne la fonctionnalité Relief 3D : 1. Pour créer un relief 3D, OsmAnd reçoit des informations sur l'altitude du terrain. 2. Sur la base des données d'altitude, un modèle 3D est créé pour afficher les montagnes, les collines, les vallées et d'autres éléments du terrain sur la carte. 3. OsmAnd affiche ensuite ces modèles tridimensionnels sur une carte plate. La carte peut être zoomée, dézoomée et tournée pour visualiser le terrain sous différents angles et perspectives. 4. L'affichage des courbes de niveau sur la carte ne dépend pas de la source de la carte, qu'elle soit en ligne ou hors ligne.
Préparer/Copier les cartes Raster sur l'appareil
Il existe plusieurs façons d'ajouter une nouvelle carte raster, de la copier depuis un autre appareil, de la préparer sur un PC et de pré-télécharger des tuiles pour une utilisation hors ligne. Par exemple, vous pouvez créer votre package de carte sur un PC à l'aide de logiciels spéciaux tels que MOBAC, OsmAndMapCreator, etc. Généralement, les cartes raster sont distribuées sous forme de fichiers avec l'extension .sqlitedb.
Voici les principales méthodes pour ajouter une nouvelle source de carte raster qui n'est pas encore définie dans OsmAnd :
- Ouvrir un fichier
.sqlitedbprêt à l'emploi avec OsmAnd. - Importer un package avec des cartes en ligne préparées depuis une autre application OsmAnd en tant que package
.osfspécial via la fonctionnalité d'import/export. - Créer une nouvelle source de carte en ligne sur l'appareil mobile lui-même.
- Préparer une URL magique avec les paramètres de la source de carte en ligne et l'ouvrir avec OsmAnd.

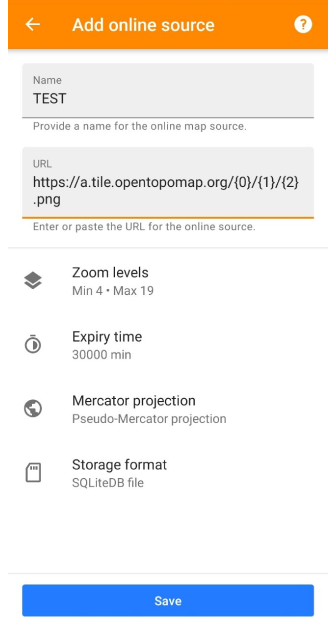

Ajouter une nouvelle source de carte Raster en ligne
- Android
- iOS
Aller à : Menu → Paramétrer la carte → Source de la carte… → Ajouter
Aller à : Menu → Paramétrer la carte → Sur-couche / Sous-couche → Ajouter une source en ligne
Pour créer une source de carte raster, vous devez connaître l'URL d'une tuile, qui est une URL spécifique qui distribue des tuiles de carte en projection Mercator. Par exemple, une URL de tuile pourrait ressembler à ceci : https://tile.osmand.net/hd/6/55/25.png, où tile.osmand.net/hd/ est l'URL de base.
Voici les paramètres clés à configurer lors de la configuration d'une nouvelle source de carte en ligne :
| Paramètre | Description |
|---|---|
| Nom | Fournissez un nom pour la nouvelle source de carte en ligne. |
| Lien | Entrez ou collez l'URL de la source de tuiles en ligne. Assurez-vous qu'elle suit le format d'URL de tuile. |
| Niveaux de zoom | Ce paramètre affecte la façon dont la carte est affichée.
|
| Date d'expiration | Définissez la durée (en minutes) après laquelle les tuiles mises en cache seront actualisées. Vous pouvez laisser ce champ vide si vous ne souhaitez pas que les tuiles se rechargent automatiquement.
|
| Projection Mercator | Choisissez entre la projection Pseudo-Mercator et la projection Mercator elliptique, selon la source. |
| Format de la source / Format de stockage | Sélectionnez la manière dont les tuiles doivent être stockées : soit dans un fichier SQLiteDB, soit en tant que un fichier image par tuile. |
URL magique pour installer la source de carte
Les cartes en ligne peuvent être ajoutées avec un lien spécial à la liste des cartes Raster OsmAnd. Cliquez sur ce lien et choisissez OsmAnd pour l'ouvrir :
http://osmand.net/add-tile-source?name=TEST&min_zoom=9&max_zoom=15&url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png
| Paramètre du lien | Exemple |
|---|---|
| [Partie constante] | http://osmand.net/add-tile-source |
| [Séparateurs] | ? & |
| [Nom] | name=TEST |
| [URL] | url_template=https://a.tile.opentopomap.org/{0}/{1}/{2}.png |
| [Niveaux de zoom] | min_zoom=9 / max_zoom=15 |
Vous trouverez une carte en ligne ajoutée dans la liste du menu Couche principale / Sous-couche / Superposition.

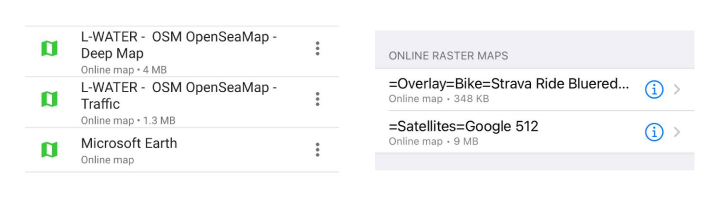

Gérer les cartes Raster
Les cartes raster peuvent occuper une quantité importante d'espace disque, vous pourriez donc avoir besoin de le vérifier régulièrement. Pour les grands ensembles de données, il est recommandé d'utiliser la source raster SQLite car elle stockera toutes les tuiles dans 1 grand fichier (base de données SQLite).
Pour changer le format des tuiles, vous pouvez choisir Format de stockage dans le menu d'édition des cartes en ligne :
- Android : Menu → Cartes et Téléchargements → Gérer → Cartes en ligne ou en cache → choisir les cartes en ligne → ⋮ → Modifier → Format de stockage → Fichier SQLiteDB / Un fichier image par tuile
- iOS : Menu → Cartes et Téléchargements → Gérer → Cartes raster en ligne → i → Modifier → Format de la source → Fichier SQLiteDB / Un fichier image par tuile
Effacer le cache des cartes Raster
Les tuiles sont stockées dans le cache lors de l'utilisation des cartes raster en ligne comme couche principale / superposition / sous-couche. Vous pouvez voir la taille de votre fichier SQ Lite sous le nom de votre carte en ligne dans la liste. Parfois, un nettoyage régulier est nécessaire pour accélérer l'affichage des tuiles ou pour mettre à jour les données.
Pour effacer le cache des tuiles de carte, vous devez procéder comme suit :
- Android : Menu → Cartes et Téléchargements → Gérer → Cartes en ligne ou en cache → choisir les cartes en ligne → ⋮ → Supprimer toutes les tuiles
- iOS : Menu → Cartes et Téléchargements → Gérer → Cartes raster en ligne → i → Effacer le cache
Télécharger / Mettre à jour les tuiles
Si vous souhaitez accéder aux cartes raster hors ligne, vous devrez peut-être précharger les tuiles. Cela peut être fait sur votre appareil mobile, mais sachez que certains services peuvent bloquer les téléchargements de gros paquets. Vous pouvez également utiliser la même fonctionnalité pour mettre à jour les tuiles déjà téléchargées pour les zones sélectionnées, sinon OsmAnd continuera à afficher les tuiles déjà stockées dans le cache.
Pour que les cartes mettent automatiquement à jour les tuiles après un certain temps, vous pouvez définir un Temps d'expiration, puis OsmAnd rechargera les tuiles dès qu'elles seront affichées.
- Android
- iOS
 |  |  |  |
-

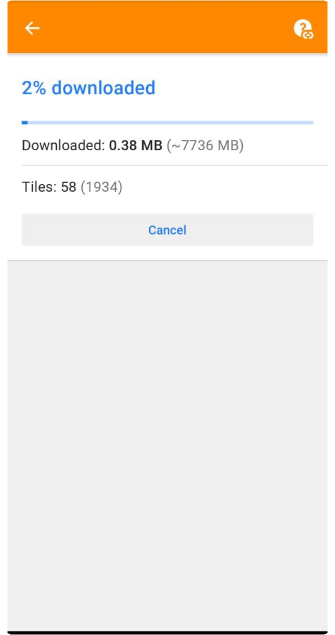

Pour télécharger ou mettre à jour les tuiles raster, vous devez sélectionner la source de la carte en ligne comme source de carte principale. Vous pouvez également sélectionner les tuiles en ligne séparément pour la carte Superposition ou pour la Sous-couche.
-

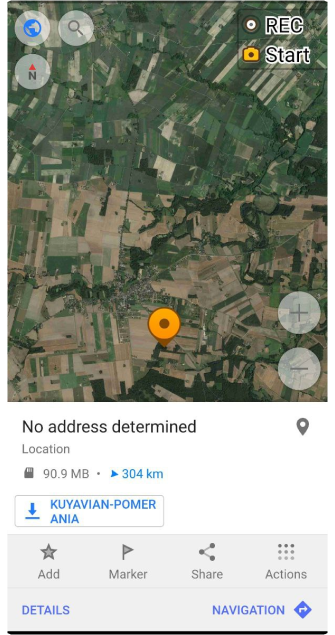

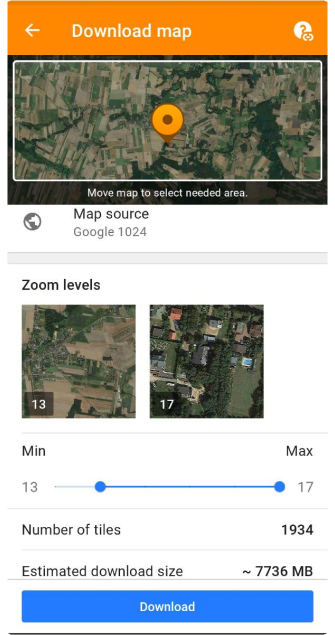

Pour la version Android de l'application OsmAnd, vous devez sélectionner une zone en fonction de la taille de l'écran de votre appareil et faire un appui long sur la carte. Ensuite, sélectionnez Actions dans le menu contextuel de la carte et l'option Télécharger la carte ou Mettre à jour la carte. Sur l'écran Télécharger la carte, modifiez les paramètres nécessaires et appuyez sur Télécharger.
-

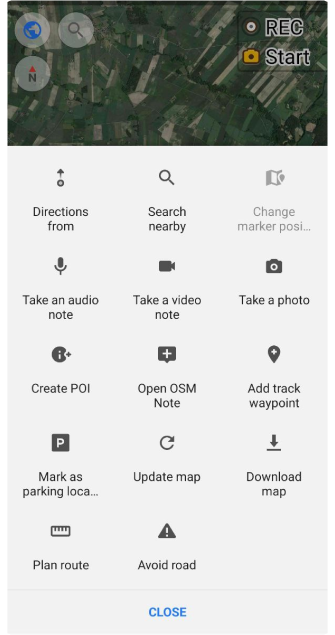

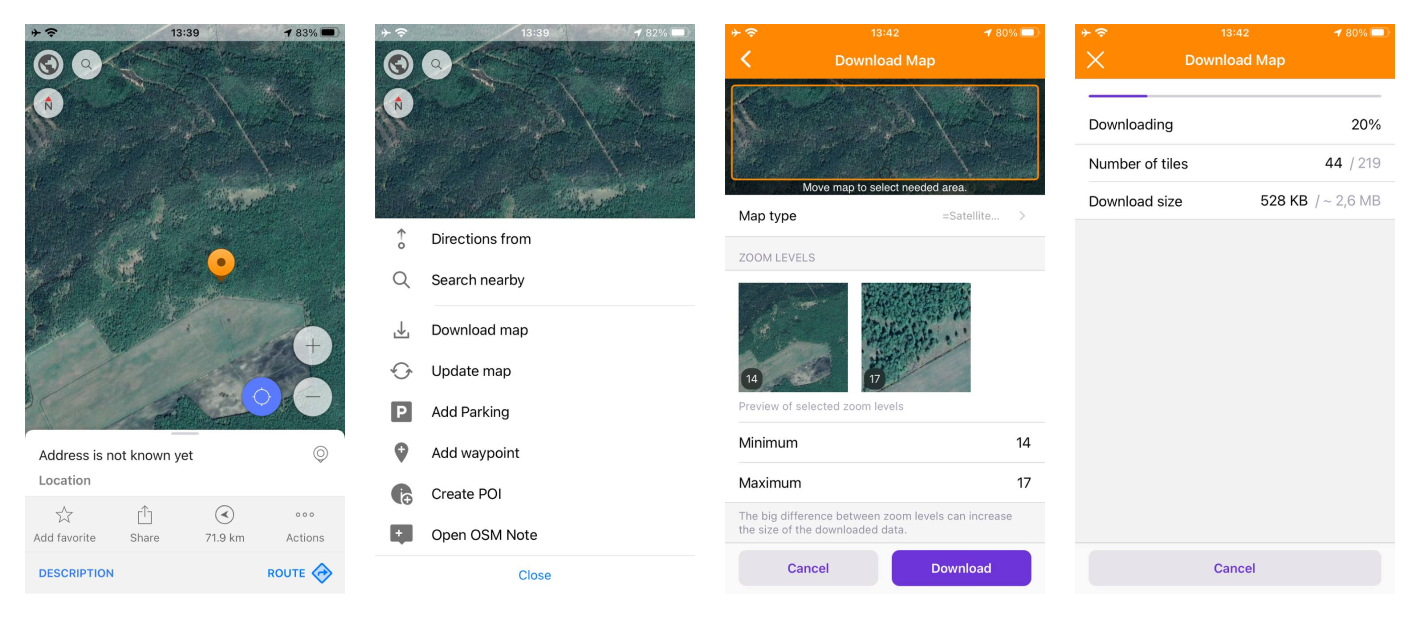

Dans la version iOS de l'application OsmAnd, vous devez faire un appui long sur la carte, puis sélectionner Actions et l'option Télécharger la carte ou Mettre à jour la carte dans le menu contextuel de la carte. Sur l'écran Télécharger la carte, vous pouvez sélectionner la zone requise et modifier les paramètres nécessaires. Après avoir défini tous les paramètres, vous pouvez voir le nombre de tuiles et la taille du téléchargement.
Modifier les paramètres de la carte Raster
- Android
- iOS
Aller à : Menu → Cartes et Téléchargements → Gérer → Cartes en ligne ou en cache → choisir les cartes en ligne → ⋮ → Modifier
Aller à : Menu → Cartes et Téléchargements → Gérer → Cartes raster en ligne → i → Modifier
Les cartes raster peuvent être utilisées telles qu'elles existent déjà si les tuiles sont déjà cartographiées. Si les cartes raster sont fournies en ligne, il y a toujours une URL de base qui doit être configurée. Il existe quelques autres paramètres de base qui peuvent être modifiés pour les cartes raster, vous pouvez en savoir plus dans cette section de l'article. Des paramètres plus complexes sont encodés dans les composants internes du format SQ Lite.
Articles connexes
Cet article a été mis à jour pour la dernière fois en octobre 2024
