إنشاء خرائط نقطية ومتجهة غير متصلة بالإنترنت

OsmAndMapCreator

يمكن استخدام OsmAndMapCreator لإنشاء أي خرائط يدعمها OsmAnd بنفسك. يمكنك تنزيل أحدث إصدار من الموقع الإلكتروني. يمتلك OsmAndMapCreator إمكانيات واجهة المستخدم لإنشاء خرائط نقطية ومتجهة. لإنشاء خريطة متجهة ستحتاج إلى ملف OSM (*.pbf, *.osm.gz, *.osm.bz2) و لإنشاء ملف خريطة sqlite عبر الإنترنت ستحتاج إلى عنوان URL للبلاطة الأساسية.

الخرائط النقطية (بسيطة)

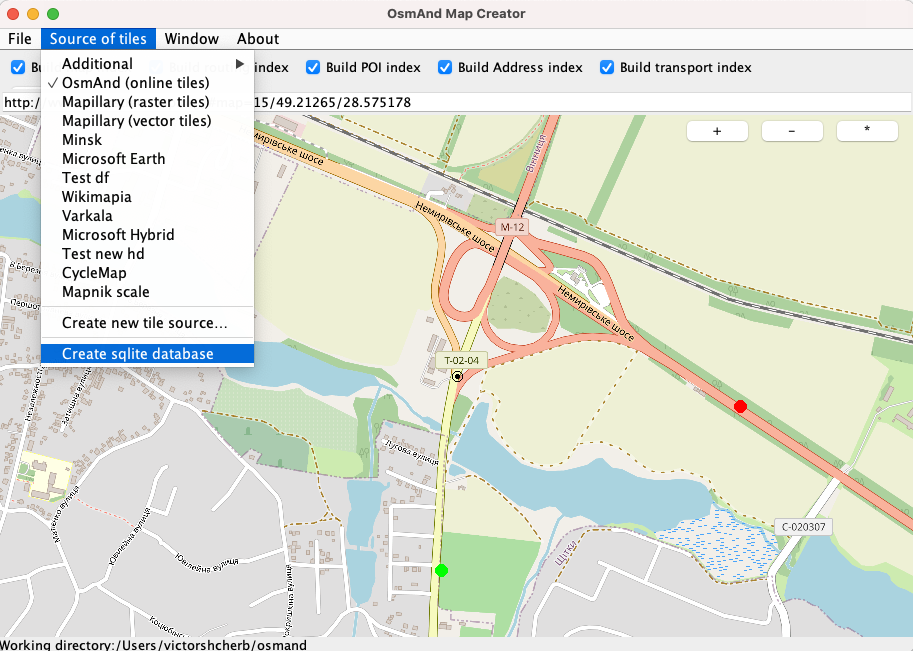

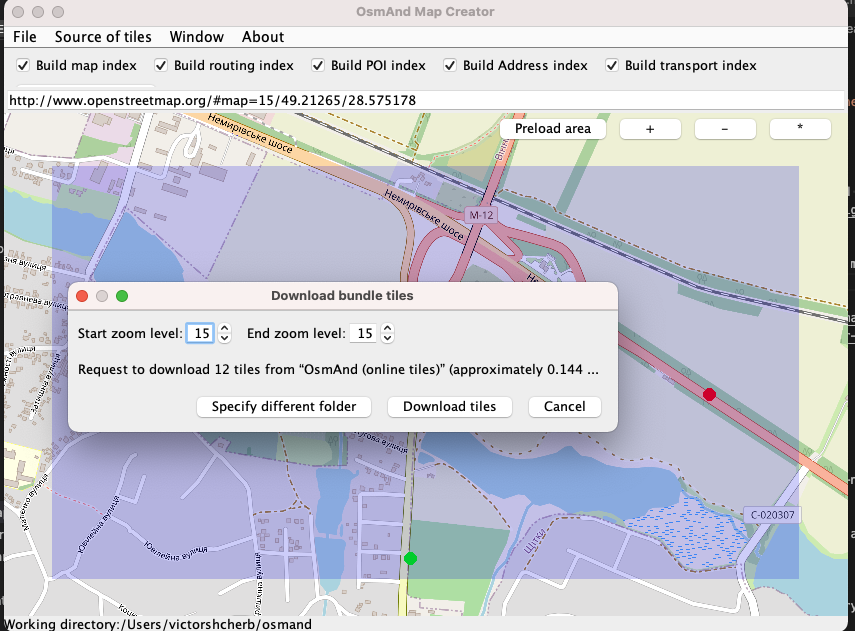

بمجرد تحديد البلاطات التي تريد إنشاء خريطة منها في قائمة مصدر البلاطات وتم تحميلها بنجاح إلى OsmAndMapCreator، يمكنك النقر بزر الماوس الأيمن على المنطقة التي تريد تحميلها مسبقًا. بعد ذلك يمكنك إنشاء ملف .sqlitedb في مصدر البلاطات ← إنشاء قاعدة بيانات sqlite.

لإنشاء خريطة متجهة ستحتاج إلى ملف OSM (*.pbf, *.osm.gz, *.osm.bz2) ولإنشاء خريطة sqlite عبر الإنترنت ستحتاج إلى عنوان URL للبلاطة الأساسية.

الخرائط المتجهة (بسيطة)

خطوات إنشاء خريطة متجهة عبر واجهة مستخدم OsmAndMapCreator:

1. ملف OSM
   • قم بتنزيله من Geofabrik أو تصدير صغير من OpenStreetMap
   • تحويل ملف الشكل إلى OSM
   • قم بإنشاء OSM XML بنفسك باستخدام أي أدوات برمجة، يمكنك المتابعة بتحويله إلى تنسيق OBF الذي يمكن لـ OsmAnd فهمه
2. حدد مربعات الاختيار سواء كنت ترغب في إنتاج خرائط تتضمن بيانات العنوان / التوجيه / النقل / الخريطة

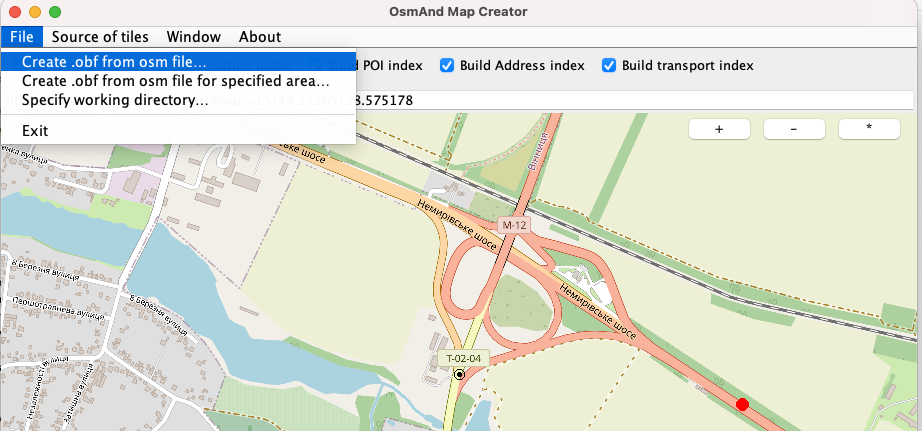

3. حدد في ملف ← إنشاء .obf من ملف.
4. بمجرد اكتمال العملية، سيكون لديك ملف .obf في دليل العمل.

يمكن تحديد المزيد من المعلمات حول كيفية إنشاء الخرائط المتجهة في shell utilities.sh .

الخرائط المتجهة (برنامج نصي shell)

الطريقة الأكثر شيوعًا وقوة لإنشاء الخرائط التي يستخدمها المطورون هي عبر برنامج shell النصي utilities.sh المضمن في OsmAndMapCreator. كما يحتوي على العديد من طرق الأدوات المساعدة الأخرى لإنشاء بعض الخرائط المخصصة مثل الخريطة الأساسية أو الخريطة بأسماء ومناطق الحدود (regions.ocbf).

مثال على البرنامج النصي:

wget -N http://download.osmand.net/latest-night-build/OsmAndMapCreator-main.zip
wget  https://creator.osmand.net/osm-extract/albania_europe/albania_europe.pbf
unzip OsmAndMapCreator-main.zip -d OsmAndMapCreator
OsmAndMapCreator/utilities.sh generate-poi albania_europe.pbf --chars-build-poi-nameindex=3

يستغرق البرنامج النصي للإنشاء ملف OSM واحدًا فقط للمعالجة في كل مرة (.pbf, .osm.gz, osm.bz2, .osm) والعديد من المعلمات الاختيارية المحددة كـ --xxxxxx.

الأمر الرئيسي	الوصف
generate-obf	ينشئ ملف obf كاملًا مع معلومات الخريطة والعنوان ونقاط الاهتمام والنقل والتوجيه
generate-obf-no-address	ينشئ ملف obf كاملًا ولكن بدون معلومات العنوان
generate-address	ينشئ خريطة بمعلومات العنوان فقط
generate-poi	ينشئ خريطة بمعلومات نقاط الاهتمام فقط
generate-map	ينشئ خريطة بمعلومات عرض الخريطة فقط
generate-roads	ينشئ خريطة بمعلومات التوجيه فقط

يمكن العثور على جميع المعلمات الإضافية في الكود في حال لم يتم توثيقها بشكل صحيح Main Utilities. جميع المعلمات اختيارية!

المعلمات	الوصف
--add-region-tags	يبطئ عملية إنشاء الخريطة عن طريق إضافة علامة اسم منطقة إلى كل مسار حيث تمت معالجته. هذا مطلوب فقط للخريطة الأساسية العالمية أو عند معالجة مناطق متعددة الجنسيات، في جميع الحالات الأخرى من الأسهل أن يكون لديك اسم مناسب لملفك مثل germany_...، us_.... إذا لم يكن لديك هذه المعلمة ولم تحدد هذه المعلمة، فمن المحتمل أن ترى شارات طرق / طرق نقل عام غير مترجمة في OsmAnd.
--keep-only-sea-objects	يزيل الكائنات التي ليست جزءًا من المحيط / البحر، ويستخدم لإنتاج خريطة بحرية
--ram-process	يحدد أن الإنشاء سيستخدم قاعدة بيانات RAM SQlite بدلاً من القرص - مزيد من المعلومات.
--srtm=<FOLDER>	يحدد مجلدًا يحتوي على صور TIF-DEM، بحيث يتم ترميز معلومات الارتفاع والانحدار في الطرق
--rendering-types=<FILE>	موقع rendering_types.xml مع القواعد وعلامات OSM التي يجب ترميزها في OBF - مزيد من المعلومات.
--poi-types=<FILE>	موقع poi_types.xml مع القواعد وعلامات OSM التي يجب ترميزها في OBF لنقاط الاهتمام - مزيد من المعلومات.
--extra-relations=<FILE>	ملف OSM يحتوي على مضلعات مثل مناطق الانبعاثات المنخفضة التي يجب نشر علاماتها إلى المسارات.

ملاحظة: تم إهمال إنشاء الخرائط باستخدام batch.xml، يرجى استخدام طرق shell المذكورة أعلاه والجمع مع التنزيلات / الدورات باستخدام إمكانيات برنامج shell النصي القياسية.

ذاكرة الوصول العشوائي لمعالجة الخرائط

إنشاء الخرائط يستهلك الذاكرة بشكل كبير ويكثف عمليات الإدخال/الإخراج. بعبارة أخرى: يستغرق وقتًا طويلاً جدًا وقد ينفد من الذاكرة! يرجى التحقق من الإنشاء على خرائط صغيرة أولاً. لإعطاء المزيد من الذاكرة لـ JVM، يمكنك الإعلان عن متغير البيئة JAVA_OPTS.

export JAVA_OPTS="-Xms256M -Xmx6400M"
OsmAndMapCreator/utilities.sh generate-obf ....

ما الذي يمكنك فعله لتحسين الأداء:

• استخدم أقراص SSD.
• استخدم أقراص متعددة.
• استخدم المعالجة "في الذاكرة". إذا كنت ترغب في تجنب استخدام مساحة القرص واستخدام ذاكرة الوصول العشوائي فقط لتسريع العملية - حدد معلمة --ram-process. ستعمل هذه المعالجة "في الذاكرة" على تسريع إنشاء الخريطة بنسبة 10-50%، ولكنها تتطلب الكثير من الذاكرة. تعتمد النسبة من 10% إلى 50% على حجم الخريطة. تستفيد الخرائط الأصغر حجمًا بشكل أقل من المعالجة في الذاكرة مقارنة بالخرائط الأكبر حجمًا، حيث يلعب الوصول إلى القرص للقراءة الأولية وكتابة الخريطة النهائية دورًا أكبر، بينما تتطلب الخرائط الأكبر حجمًا "حسابات" أكثر.

في المعالجة العادية "على القرص"، يتم إنشاء ملف nodes.tmp.odb من ملف .osm أو .osm.pbf. هذا الملف nodes.tmp.odb هو ملف قاعدة بيانات sqlite وهو أكبر بحوالي 15 إلى 25 مرة من ملف .osm.pbf الأصلي الذي قمت بتنزيله من geofabrik.de. لذا إذا كان ملف .osm.pbf الأصلي الخاص بك بحجم 300 ميجابايت، فسيكون ملف nodes.tmp.odb الخاص بك بحجم 5 جيجابايت إلى 6 جيجابايت! لاحظ أن الخرائط الأصغر ستكون حوالي 15 ضعفًا بينما ستنتهي الخرائط الكبيرة (>350 ميجابايت) بزيادة في المساحة من 20 ضعفًا إلى 25 ضعفًا.

مع المعالجة "في الذاكرة"، سيتم إنشاء ملف nodes.tmp.odb هذا في ذاكرة العمل الخاصة بك. ستحتاج إلى "حجم nodes.tmp.odb" + 20-25%. يرجى ملاحظة أنك لست بحاجة إلى زيادة معلمة -Xmx لأن SQLite في الذاكرة لن يشغل ذاكرة JVM ويستخدم فقط ذاكرة التشغيل الأصلية.

مثال: لملف .osm.pbf بحجم 250 ميجابايت، سيتم إنشاء ملف nodes.tmp.odb بحجم ~4.5 جيجابايت.

خريطة متجهة مخصصة (علامات)

يعتمد عرض OsmAnd والبحث عن نقاط الاهتمام على المعلومات المكتوبة في OBF. لها بنية مختلفة عن تنسيقات OSM الأخرى ومحسّنة للاستخدام على الأجهزة المحمولة. يمكنك فحص المحتويات باستخدام Binary Inspector. الأجزاء الثلاثة الأكثر أهمية في ملف OBF هي:

• قسم الخريطة المستخدم لعرض الخريطة المحدد بواسطة أنواع العرض
• قسم نقاط الاهتمام المستخدم للبحث عن نقاط الاهتمام ومعلومات الكائن المحدد بواسطة أنواع نقاط الاهتمام
• قسم التوجيه المستخدم للتوجيه المحدد بواسطة أنواع التوجيه - نفس ملف أنواع العرض ولكن له قسم خاص به <category name="routing"> - routing_type.

يمكن تجاوز rendering_types.xml و poi_types.xml أثناء عملية إنشاء الخريطة في إعدادات واجهة مستخدم OsmAndMapCreator أو كمعلمات سطر الأوامر --rendering-types=<path>، --poi-types==<path> إلى utilities.sh generate-obf (المضمنة مع OsmAndMapCreator).

• يتم تسجيل نوع كائن الخريطة الرئيسي (<type tag="abandoned:highway" value="track" minzoom="13"/>) لكل كيان OSM (عقدة أو مسار أو مضلع متعدد). يمكن تسجيل العديد من الأنواع الرئيسية لكل كيان (مثل طريق + ترام + مسار حافلة)، وستقوم علامة order بفرز الأنواع داخل الكيان.
• نوع كائن الخريطة الإضافي (<type tag="service" value="driveway" minzoom="13" additional="true"/>) هو معلومات إضافية مرفقة لكيان OSM، لذلك في حالة عدم تسجيل كيان OSM بنوع رئيسي فلن يتم تخزينه داخل OBF. عادةً ما يخزن معلومات لعرض ميزات إضافية مثل اللون والنعومة.
• نوع كائن الخريطة النصي (<type tag="int_ref" additional="text" minzoom="1" order="32"/>)، يخزن معلومات نصية حول الكائن بحيث يمكن عرضه لاحقًا على الخريطة.
• entity_convert يمثل نصوص تحويل علامات بسيطة (<entity_convert pattern="tag_transform" from_tag="bridge" if_tag1="highway" if_value1="proposed" routing="no"/>). غالبًا ما يستخدم لدمج العلامات في أنواع محددة، بحيث يكون من الأسهل عرضها بنمط عرض مخصص. كما يسمح بإجراء تحويل علامات خاص بالمنطقة ويسمح بعرض ميزات مختلفة لكل بلد.
• نشر علامات العلاقة. لا يفهرس OsmAnd كائنات العلاقة (باستثناء المضلعات المتعددة - المخزنة ككائنات منطقة) ولكنه يسمح بنشر العلامات من العلاقة إلى الأعضاء. من الواضح أن عضوًا واحدًا يمكن أن يكون له علاقات أصل متعددة وقد تحدث تعارضات في العلامات. يدعم OsmAnd 3 طرق للتعامل مع التعارضات:
  • دمج جميع العلامات كسطر طويل مفصول بفاصلة (جيد لعرض أسماء مسارات الحافلات كسلسلة طويلة على الطريق - nameTags، namePrefix).
  • فرز القيم والاحتفاظ بأعلى قيمة (جيد لعرض المسارات المحلية مقابل الدولية - relationGroupSort، additionalTags، additionalNamePrefix).
  • يولد علامات فريدة لكل علاقة (غير مستخدمة حاليًا ولكنه يخزن المعلومات بدون فقدان - relationGroupNameTags، relationGroupAdditionalTags، relationGroupPrefix). مزيد من المعلومات يمكنك العثور عليها في أنواع العرض.

اقرأ المزيد: عادةً ما يتم دمج الخرائط المتجهة المخصصة مع نمط عرض مخصص.

الخرائط النقطية (متقدمة)

OSM هي قاعدة بيانات كبيرة للخرائط، ولكنها لا تحتوي دائمًا على المعلومات التي تحتاجها (على سبيل المثال، حول الصحاري). في بعض الأحيان يمكنك الحصول على المعلومات التي تحتاجها من مصادر أخرى، مثل الخرائط الورقية أو صور الأقمار الصناعية.

توجد برامج خاصة لإعداد وتحويل ومعايرة أي خرائط مصدر (خرائط بتنسيق صور، تنسيق pdf، خرائط نقطية عبر الإنترنت) إلى خرائط OsmAnd عبر الإنترنت.

حول بعضها أدناه.

MOBAC

Mobile Atlas Creator (MOBAC) هو برنامج مفتوح المصدر (GPL) لإنشاء أطالس غير متصلة بالإنترنت. يمكن لـ Mobile Atlas Creator استخدام عدد كبير من الخرائط المختلفة عبر الإنترنت، مثل OpenStreetMap ومقدمي الخرائط الآخرين، كمصدر لإنشاء أطلس غير متصل بالإنترنت.

فقط قم بتنزيل البرنامج، ثم قم بتشغيله.

في مربع حوار اختيار التنسيق، اختر OsmAnd SQLite أو OsmAnd tile storage. SQLite هو ملف واحد يحتوي على المنطقة المحددة بينما البلاطات هي أجزاء منفصلة من الخريطة مجمعة على جهازك. غالبًا ما يكون SQLite أكثر ملاءمة لأنه يتم تخزينه في مكان واحد ويشغل مساحة تخزين أقل.

اختر مصدر الخريطة ومستويات التكبير/التصغير والميزات الأخرى. حدد منطقة، ثم اختر القائمة Selection -> Add selection.

بعد ذلك، يمكنك إنشاء ملف SQLite الخاص بك: 'Atlas' -> 'Create Atlas'.

MAPC2MAPC

MAPC2MAPC هو برنامج Windows لمعالجة الخرائط الرقمية وتحويلها بين المنصات والبرامج المختلفة.

على سبيل المثال، يمكنك تحويل ومعايرة أي تنسيق صور وخرائط PDF إلى خريطة OsmAnd عبر الإنترنت.

فيديو تعليمي لاستخدام البرنامج.

SASPlanet

SASPlanet هو برنامج ملاحة مجاني ومفتوح المصدر مع إمكانية عرض وتنزيل الخرائط وصور الأقمار الصناعية للأرض من خدمات مختلفة عبر الإنترنت إلى خريطة OsmAnd عبر الإنترنت.

تنزيل البرنامج، دليل باللغة الإنجليزية.

ملفات PDF أو TIFF ذات الموقع الجغرافي

كيفية تحويل ملفات pdf/tif/tiff ذات الموقع الجغرافي إلى OsmAnd SQLitedb في Windows. يمكن إجراء الإسناد الجغرافي لملفات tif/tiff و pdf ببساطة في QGIS.

1. تثبيت وتشغيل OSGeo4W

OSGeo4W هو توزيع ثنائي لمجموعة واسعة من برامج نظم المعلومات الجغرافية مفتوحة المصدر لنظام التشغيل Windows. يتضمن QGIS و GDAL/OGR و GRASS بالإضافة إلى العديد من الحزم الأخرى (أكثر من 150). قم بتنزيل وتشغيل OSGeo4W مثبت الشبكة.

الآن، من قائمة ابدأ، قم بتشغيل OSGeo4W Shell. يجب أن يبدأ في الدليل الافتراضي C:\OSGeo4W. إما انتقل إلى مجلد عملك (أو يمكنك فقط استخدام C:\OSGeo4W لهذا الغرض).

2. تحويل tif/pdf إلى mbtiles

لتحويل tif/pdf إلى mbtiles قم بتشغيل (استبدال أسماء ملفات tif/pdf و mbtiles حيثما كان ذلك ضروريًا):

 gdal_translate -co "ZLEVEL=9" -of mbtiles map_1.tif map_1.mbtiles --config gdal_pdf_dpi 600

 gdaladdo -r nearest map_1.mbtiles

يسمح الأمر الأول لـ GDAL بتحديد أقصى تكبير يمكنه إنشاؤه بناءً على دقة الصورة. ويقوم بتحويل ملف tif/pdf إلى mbtiles مع DPI المحدد. لا تتردد في اللعب بهذا الإعداد، ولكن كن حذرًا لأن قيم DPI العالية ستجعل عملية التحويل طويلة جدًا وحجم الملف الناتج كبيرًا جدًا.

يسمح الأمر الثاني لـ GDAL بتحديد وإنشاء مستويات تكبير أقل بناءً على أقصى مستوى تكبير موجود بالفعل. ليس من غير المألوف أن تستغرق هذه الأوامر وقتًا طويلاً لإكمالها.

3. تثبيت بايثون من متجر مايكروسوفت

ربما أسهل طريقة هي التوجه إلى متجر مايكروسوفت.

إذا حدث هذا الخطأ أثناء محاولة تنفيذ برنامج بايثون النصي في الخطوة التالية:

Traceback (most recent call last):

File <console>, line 1, in <module>

ImportError: No module named PIL

ثم في PowerShell، قم بتشغيل الأمر التالي:

pip install Pillow

4. تحويل تنسيق mbtiles إلى sqlitedb (مناسب لـ OsmAnd و RMaps)

ستجد برنامج بايثون النصي mbtiles2osmand.py على GitHub. قم بتنزيله إلى مجلد عملك وقم بتشغيل موجه الأوامر أو PowerShell.

الاستخدام:

 python3_ mbtiles2osmand.py [-h] [-f] [--jpg JPEG_QUALITY] input output

 الوسائط الموضعية:

input     ملف الإدخال

output     ملف الإخراج

 الوسائط الاختيارية:

-h, --help     عرض رسالة المساعدة هذه والخروج

-f, -force     تجاوز ملف الإخراج إذا كان موجودًا

--jpg JPEG_QUALITY     تحويل البلاطات إلى JPEG بجودة محددة

أمثلة:

بسيط:

 python3 mbtiles2osmand.py input.mbtiles output.sqlitedb

تحويل البلاطات إلى jpeg مع الضغط:

 python3 mbtiles2osmand.py --jpg 75 input.mbtiles output.sqlitedb

5. انسخ ملف .sqlitedb إلى OsmAnd

الآن يجب أن يكون لديك ملف .sqlitedb جاهز في مجلد عملك. انسخه إلى مجلد OsmAnd المناسب واستخدمه كطبقة رئيسية أو طبقة سفلية أو طبقة علوية. راجع دليل المستخدم لمزيد من التفاصيل. انتهى!

6. (اختياري) دمج ملفات osmand متعددة في ملف واحد

إذا كنت بحاجة إلى ذلك، يمكنك العثور على ملف البرنامج النصي unite_osmand.py على GitHub. مرة أخرى - قم بتنزيله إلى مجلد عملك وقم بتشغيل موجه الأوامر أو PowerShell.

الاستخدام:

 python3 unite_osmand.py [-h] [-f] input [input ...] output

الوسائط الموضعية:

input      ملفات الإدخال. إذا كانت ملفات متعددة تحتوي على بلاطة بنفس الإحداثيات، فسيتم استخدام البلاطة من الملف الأول (من قائمة الوسائط)

output     ملف الإخراج

الوسائط الاختيارية:

-h, --help     عرض رسالة المساعدة هذه والخروج

-f, -force     تجاوز ملف الإخراج إذا كان موجودًا

7. إضافي: تحويل ملف GeoPDF واحد إلى GeoTIFF

إذا كنت ترغب، لأي سبب من الأسباب، في تحويل ملف geopdf واحد إلى geotiff، فاستخدم الأمر gdal_translate وأدخل معلماتك الخاصة حيث يشار إليها بـ < >. يمكنك استخدام gdal_translate بمعلمات اختيارية أو بدونها. قد يستغرق الأمر وقتًا طويلاً للمعالجة وقد يكون ملف tiff الناتج كبيرًا جدًا خاصة عند تضمين الصور الجوية والتضاريس المظللة. لذلك، قد يكون من الجيد استبعاد بعض طبقات PDF (انظر المثال الثاني).

الاستخدام:

 gdal_translate <اسم ملف GeoPDF> <اسم ملف Geotiff الناتج> -of gtiff --config gdal_pdf_layers_off “<اسم طبقة pdf 1>,<اسم طبقة pdf 2>,<اسم طبقة pdf 3>” --config gdal_pdf_dpi <dpi الناتج>

أمثلة:

تحويل ملف pdf بجميع طبقاته إلى geotiff بدقة DPI الافتراضية:

 gdal_translate geo_sample_map.pdf output_sample_map.tif -of gtiff

استبعاد عدة طبقات من التحويل بواسطة معلمة gdal_pdf_layers_off متبوعة بقائمة بأسماء الطبقات المفصولة بفاصلات. ملف الإخراج هو geotiff، بدقة 600 DPI محددة:

 gdal_translate geo_sample_map.pdf output_sample_map.tif -of gtiff --config gdal_pdf_layers_off “Map_Collar, Map_Frame.Projections_and_Grids, Map_Frame.Terrain.Shaded_Relief, Images.Orthoimage” --config gdal_pdf_dpi 600

8. المصادر:

• Gdal2mbtiles (للمرجع فقط)،
• كيفية تحويل geopdf إلى geotiff باستخدام GDAL،
• انظر أيضًا إنشاء خرائط تراكبية لـ OsmAnd على Linux.

المشكلات الشائعة

مشكلة OutOfMemoryError

المشكلة: يفشل OsmAndMapCreator برسالة - OutOfMemoryError.

الملف الذي تحاول معالجته باستخدام OsmAndMapCreator كبير جدًا. حاول إما معالجة ملف أصغر، أو زيادة الذاكرة لـ OsmAndMapCreator في ملف .sh أو .bat. تحدد معلمة -Xmx مقدار الذاكرة التي يمكن للبرنامج استهلاكها. يمكن أن تختلف الإعدادات لأجهزة 64 بت (أكثر من 1.5 جيجابايت) و 32 بت (بحد أقصى حوالي 1.5 جيجابايت).

مشكلة الملف الفارغ

المشكلة: بعد تحويل ملف .osm إلى .obf مع فهرس POI فقط، يكون ملف .obf فارغًا، على الرغم من أن ملف .osm الأصلي يحتوي على POIs.

قد يكون أن علامة حاسمة كانت مفقودة لـ OsmAndMapCreator للتعرف على POI عند تحويل ملف osm من مصدر آخر، مثل Garmin. إذا كان هناك نقطة في ملف OSM تبدو كالتالي:

  <node id='-24' visible='true' lat='1.3094000' lon='103.7784000'>
    <tag k='created_by' v='GPSBabel-1.4.2'/>
    <tag k='name' v='Street-Soccer Court'/>
  </node>

قم بتغييرها لتتضمن علامة "amenity" إضافية، مثل:

  <node id='-24' visible='true' lat='1.3094000' lon='103.7784000'>
    <tag k='created_by' v='GPSBabel-1.4.2'/>
    <tag k='name' v='Street-Soccer Court'/>
    <tag k='amenity' v='point' />
  </node>

ثم قم بتحويل الملف باستخدام OsmAndMapCreator. يمكنك التحقق من موقع OSM لمعرفة العلامات الجيدة للاستخدام ويمكنك أيضًا التحقق من العلامات المدعومة بواسطة OsmAnd.
